comparator inverting Vref = 0



[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

     1. Tujuan
     2. Komponen
     3. Dasar Teori
     4. Percobaan

     5. Download File

1. Komparator Inverting

1. Tujuan [Kembali]

1. Mengetahui dan memahami apa yang dimaksud dengan Komparator Inverting V_ref = 0 V
2. Memahami rangkaian Komparator Inverting  V_ref = 0 V
3. Dapat mensimulasikan rangkaian Komparator Inverting V_ref = 0 V

2 .Alat dan Komponen [Kembali]



            Alat

1. Osiloskop
   Osiloskop adalah alat ukur elektronik yang dapat memetakan atau memproyeksikan sinyal listrik dan frekuensi menjadi gambar grafik agar dapat dibaca dan mudah dipelajari.

Bahan

1. Baterai













   Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang digunakan untuk memberi daya pada perangkat listrik (sumber energi listrik).


2. Resistor







   Resistor merupakan salah satu komponen yang digunakan dalam sebuah sirkuit atau rangkaian elektronik. Resistor berfungsi sebagai resistansi/ hambatan yang mampu mengatur atau mengendalikan tegangan dan arus listrik rangkaian.




3. Dinamo



   Dinamo digunakan sebagai sumber AC.
4. Op Amp

Operational Amplifier atau yang lebih sering disebut op amp merupakan suatu komponen elektronika analog yang berfungsi sebagai penguat atau amplifier multiguna yang diwujudkan dalam sebuah IC op-amp.

3. Dasar Teori [Kembali]

1. Dengan V_ref = 0Volt
   Rangkaian komparator inverting dengan tegangan input Vi berupa gelombang segitiga dan tegangan referensi V_ref = 0 Volt adalah seperti gambar 88.



   Untuk menghitung berapa tegangan ambang V_UT(Upper Threshold Voltage) atau V_LT(Lower Threshold Voltage) maka lakukan pemisalan kondisi tegangan output V_o = +V_sat atau –V_sat. Misalkan tegangan output V_o = +V_sat seperti gambar 89 maka dapat dihitung tegangan ambang atas V_UT:



   Misalkan tegangan output V_o = -V_sat seperti gambar 90 maka dapat dihitung tegangan ambang bawah V_LT:



   Bentuk gelombang tegangan output VO adalah seperti pada gambar 91 dan karakteristik I-O seperti pada gambar 92.





2. Dengan V_ref ≠ 0Volt
   Rangkaian komparator inverting dengan tegangan input V_i berupa gelombang segitiga dan tegangan referensi V_ref ≠ 0 Volt adalah seperti gambar 93.



   Misalkan tegangan output V_o = +V_sat seperti gambar 94 maka dapat dihitung tegangan ambang atas V_UT:



   Misalkan tegangan output V_o = -V_sat seperti gambar 95 maka dapat dihitung tegangan ambang bawah V_LT:

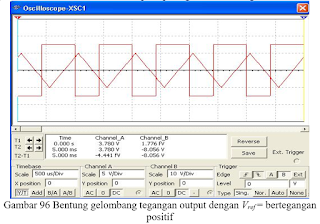

   Bentuk gelombang tegangan output V_o adalah seperti pada gambar 96 dan gambar 97 dan karakteristik I-O seperti pada gambar 98 dan gambar 99.







4.Percobaan[Kembali]

Langkah Percobaan:

-Siapkan semua bahan dan alat
-Hubungkan semua bahan dan alat
-Atur tegangan dan hambatan
-Jalankan simulasi
-Lalu mencoba menjalankan rangkaian
-Amatilah Respons Frekuensi dan juga respons gelombangnya pada osiloskop

Prinsip Kerja:

Vsine akan mengeluarkan gelombang input yang kemudian diteruskan ke kaki inverting op-amp dan terus ke ground. jika tegangan outputnya + maka tegangan upper threshold dapat dihitung, sedangkan tegangan outputnya - maka dapat dihitung tegangan lower threshold

 V_ref = 0Volt

2.2 Video [Kembali]

3. Download File [Kembali]

• Download HTML        >> klik di sini
• Download Rangkaian  >> klik di sini
• Video          >> klik di sini
• Datasheet    >> klik di sini
