Laporan Akhir 2 M3

Percobaan 3b


1. Jurnal[Kembali]











2. Alat dan bahan[Kembali]

  1.  Panel DL 2203C
  2.  Panel DL 2203D
  3.  Panel DL 2203S
  4. Jumper


B. Alat dan Bahan (Proteus)

1. IC 74193 dan 74192




2. Clock


3. Power DC


 4. Switch (SW-SPDT)

5.  Ground


6. Logicprobe/LED

     Dua IC 74193 dan 74192 digunakan sebagai counter sinkron 4-bit yang dapat melakukan perhitungan naik (count-up) atau turun (count-down) secara bergantian berdasarkan input dari tombol dan clock.

Fungsi Input:

      1. Input Set:

  • UP: untuk perhitungan naik
  • DN: untuk perhitungan turun
  • MR: untuk mereset counter ke nol
  • PL: untuk memasukkan data awal secara paralel
  1. Input Data:
  • Menggunakan D0-D3 yang terhubung ke tombol S4-S7
  • Memungkinkan pengguna memasukkan nilai awal counter
  • Clock diberikan melalui gerbang OR (U3)

Sistem Output:

  • Ditampilkan melalui lampu indikator H0-H7
  • IC U1 mengendalikan output H0-H3
  • IC U5 mengendalikan output H4-H7
Output direpresentasikan oleh Q0-Q3

Jadi, Output yang dikeluarkan ic tergantung dari inputan, jika PL aktif maka output tergantung input, Jika MR aktif maka output nol semua, Jika up aktif maka counter akan menjadi counter up, Jika dn aktif maka counter menjadi counter down. Perbedaan kedua ic adalah 74193 memiliki output hingga 9 sedangkan 73192 sampai 15

5. Video Rangkaian[Kembali]

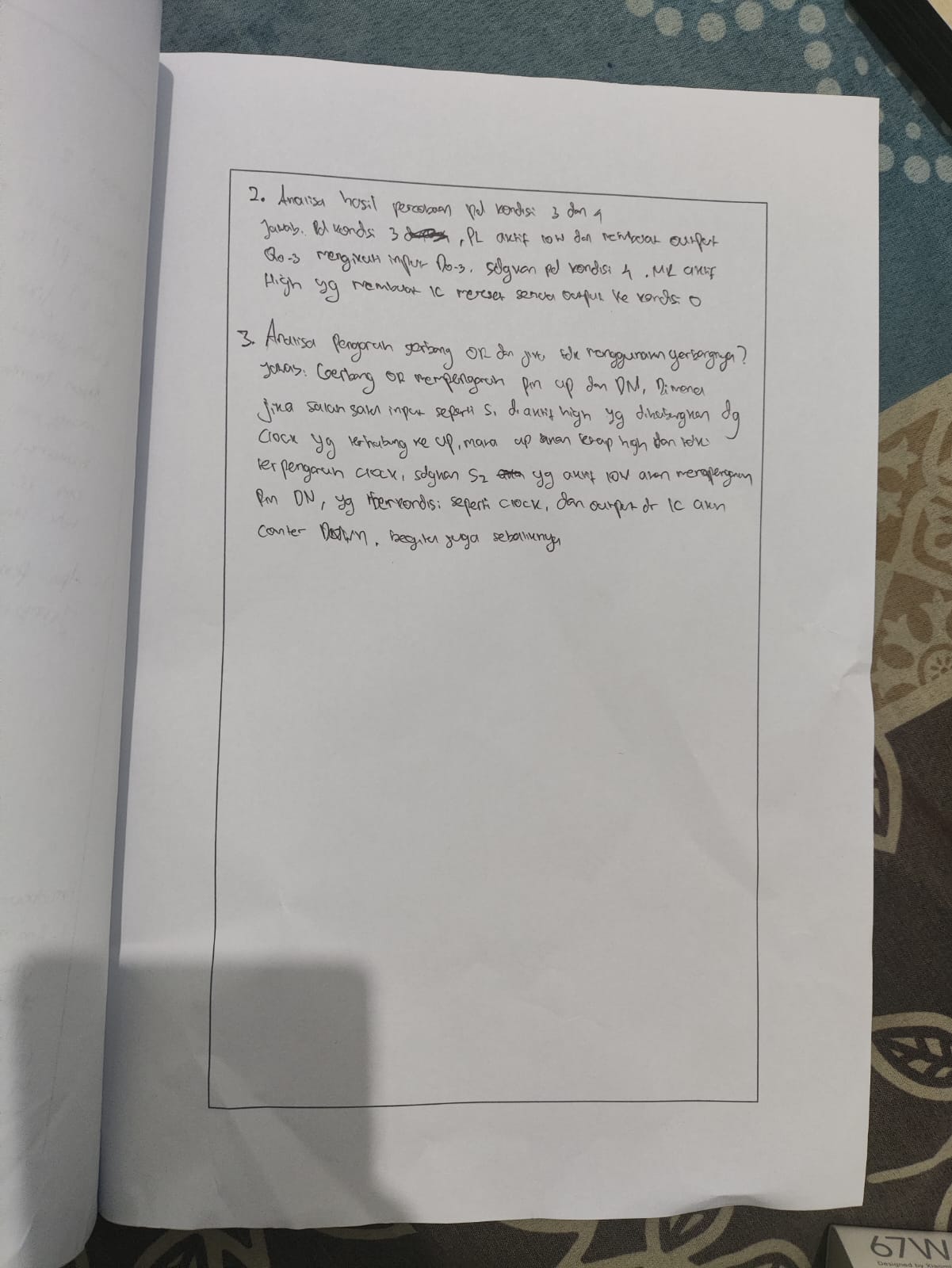

6. Analisa Pembahasan[Kembali]






Video Percobaan klik disini

Datasheet IC74193 klik disini

Datasheet IC74192 klik disini

Datasheet Switch SPDT klik disini

Datasheet Logicprobe klik disini
